📚 데이터센터 네트워크 복습 노트

Fabric, Underlay/Overlay, Leaf-Spine, VXLAN, SD-Access

1. 패브릭(Fabric)이란?

핵심 개념: “내가 원하는 네트워크”를 “내가 가진 네트워크” 위에 올려 구동하는 방식

구분	설명
언더레이 (Underlay)	물리적으로 실제 존재하는 네트워크 → “내가 가진 네트워크”
오버레이 (Overlay)	터널을 이용해 만들어낸 논리적 네트워크 → “내가 원하는 네트워크”
패브릭 (Fabric)	오버레이 + 언더레이를 합친 전체 구조

비유: 고속도로(언더레이) 위에 전용 버스 노선(오버레이)을 만드는 것. 도로 구조는 바꾸지 않지만, 원하는 방향으로 버스를 운행할 수 있다.

2. 데이터센터(DC)란?

조직의 애플리케이션과 데이터를 호스팅하는 핵심 네트워크 장소.

서버, 스토리지 어레이 대량 배치
가상화(VM, Virtual Machine) 집중 운영
2가지 핵심 요구사항:
✅ 업타임(Uptime) — 항상 온라인 유지
✅ 확장성(Scale) — 규모 확대에 유연하게 대응

💡 데이터센터가 다운되면 = 조직 전체가 마비. 주문 처리도 업무도 불가능.

3. 문제: 레이어 2 vs 확장성의 충돌

왜 레이어 2가 필요한가?

데이터센터의 많은 애플리케이션이 같은 서브넷(브로드캐스트 도메인) 내에서 통신하는 레이어 2 연결을 요구함.

레이어 2의 단점

STP(Spanning Tree Protocol) 루프 및 장애 → 브로드캐스트 스톰 유발
확장성 부족 — 대규모 네트워크에 취약

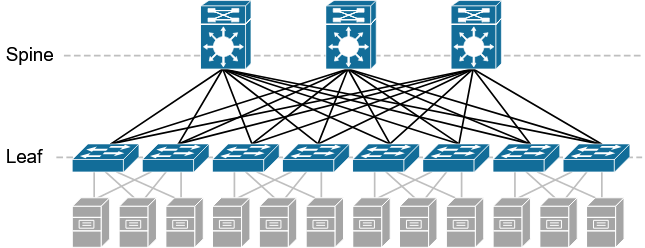

4. 전통적인 데이터센터 아키텍처 (구식)

[ 코어(Core) ]
      |
[ 집계 레이어 (Aggregation Layer) ]  ← 캠퍼스의 Distribution과 동일 역할
      |
[ 액세스 레이어 (Access Layer) ]
      |
  서버 / 스토리지

집계 레이어(Aggregation Layer) 특징

캠퍼스 네트워크의 Distribution 레이어와 동일한 개념
데이터센터 전용 기능 포함:
FCoE (Fibre Channel over Ethernet) — 스토리지 네트워크 통합
Virtual Port Channel (vPC) — 이중화 및 루프 방지

전통 아키텍처의 한계

집계 레이어에 스위치 2대만 배치 가능 (병목)
액세스 스위치가 수백 대로 늘어나면 집계 레이어가 포화 상태
새 집계 블록을 추가하면 → 두 블록 간 통신이 레이어 3 코어를 통해야 함
결과: 레이어 2 연속성이 깨짐 → 같은 서브넷 호스트끼리 직접 통신 불가

5. 현대적 해결책: Leaf-Spine 아키텍처

핵심 규칙

규칙	내용
Spine ↔ Leaf	연결 O
Spine ↔ Spine	연결 X
Leaf ↔ Leaf	연결 X
모든 링크	레이어 3 (= 언더레이)

장점

Spine 스위치 여러 대 배치 가능 → 확장성 대폭 향상
Leaf 스위치 수십~수백 대까지 확장 가능
모든 경로가 레이어 3 → STP 문제 없음, 안정성↑

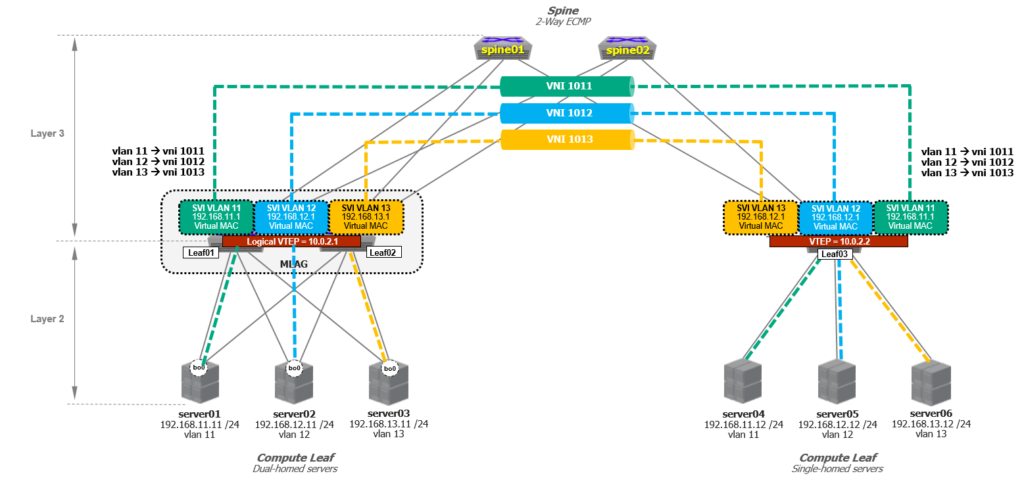

6. VXLAN — 오버레이 프로토콜

레이어 3 언더레이 위에서 레이어 2 통신을 가능하게 하는 터널링 기술

VXLAN = Virtual eXtensible LAN
기존 VLAN 기술을 확장한 개념
Leaf 스위치들 사이에 레이어 2 터널을 생성

동작 원리 (간단 설명)

	언더레이	오버레이(VXLAN)
레이어	L3	L2
역할	물리 경로 제공	레이어 2 연장
구현	Leaf-Spine	VXLAN 터널

7. SDN (Software Defined Networking)

네트워크 제어를 소프트웨어(컨트롤러)가 담당하는 방식

VXLAN 터널 수가 매우 많아짐 → CLI로 수동 관리 비현실적
SDN 컨트롤러가 터널 생성·관리를 자동화
Cisco의 SDN 컨트롤러 = Catalyst Center (구 DNA Center)

8. Cisco SD-Access (캠퍼스 확장)

패브릭 개념을 데이터센터 밖, 캠퍼스 네트워크에도 적용한 솔루션

항목	내용
전체 이름	Software Defined Access
사용 프로토콜	VXLAN (데이터센터와 동일)
적용 위치	캠퍼스 액세스 레이어
컨트롤러	Cisco Catalyst Center
목적	캠퍼스 액세스 레이어에 레이어 2 연결 제공

9. 전체 흐름 요약

문제 인식
  ↓
데이터센터는 L2 필요 + 대규모 확장 필요
  ↓
전통 아키텍처(Aggregation/Access)로는 한계 존재
  ↓
해결책: Leaf-Spine (L3 언더레이) + VXLAN (L2 오버레이)
  ↓
= 패브릭(Fabric) 구조
  ↓
관리 자동화: SDN 컨트롤러 (Catalyst Center)
  ↓
캠퍼스로 확장: SD-Access

10. 핵심 용어 정리

용어	설명
Fabric	오버레이 + 언더레이로 구성된 논리적 네트워크 구조
Underlay	물리적 기반 네트워크 (Leaf-Spine, L3)
Overlay	언더레이 위에 만든 논리 네트워크 (VXLAN, L2)
Leaf Switch	서버/단말이 연결되는 엣지 스위치
Spine Switch	Leaf 스위치들을 연결하는 백본 스위치
VXLAN	L3 네트워크 위에 L2 터널을 만드는 오버레이 프로토콜
SDN	소프트웨어로 네트워크를 제어하는 개념
Catalyst Center	Cisco의 SDN 컨트롤러
SD-Access	캠퍼스 환경용 Cisco 패브릭 솔루션
Aggregation Layer	전통 DC 아키텍처의 분산 레이어 (Distribution과 동일 역할)

📝 시험 포인트

Underlay = L3, Overlay = L2(VXLAN) 조합

Leaf-Spine에서 Spine↔Spine, Leaf↔Leaf 연결은 없음

SD-Access는 캠퍼스용, VXLAN 기반, Catalyst Center로 관리

소규모 네트워크는 전통 아키텍처로도 충분, 대규모는 Fabric 권장
