배경 / 시나리오
이 실습에서는 Cisco IOS를 탐색하는 데 필요한 기술을 연습합니다. 여기에는 다양한 사용자 접근 모드, 여러 구성 모드, 그리고 자주 사용하는 기본 명령어들이 포함됩니다. 또한 clock 명령어를 설정하면서 상황별 도움말(Context-Sensitive Help)을 활용하는 방법도 함께 익힙니다.
지시사항
Part 1: 기본 연결, CLI 접속 및 도움말 탐색

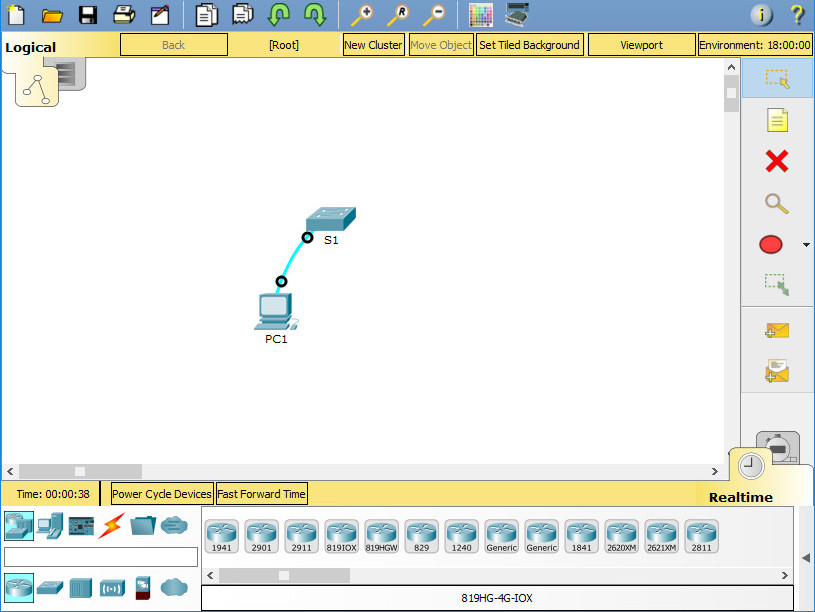

Step 1: 콘솔 케이블로 PC1을 S1에 연결하기

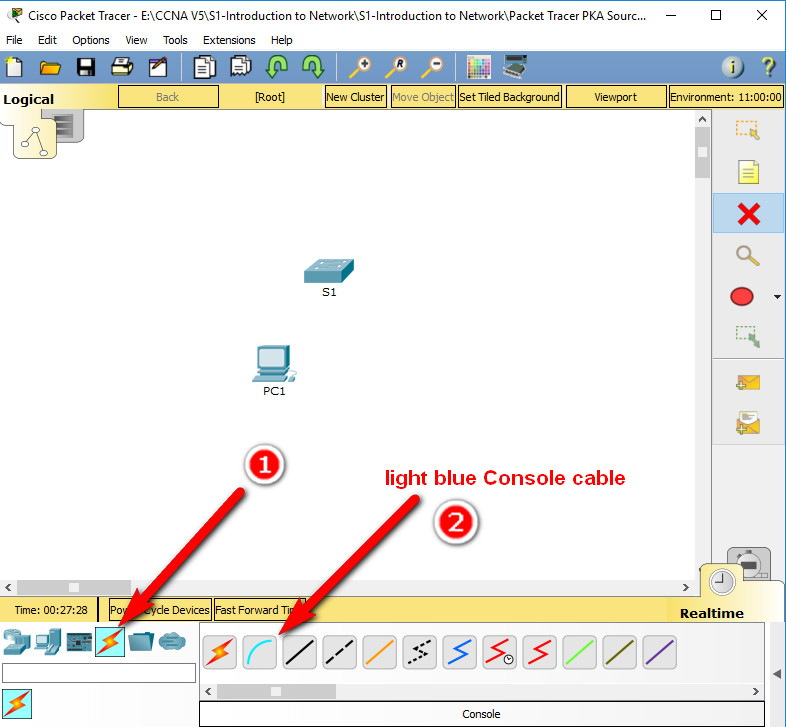

- 패킷 트레이서 창 왼쪽 하단에 있는 Connections 아이콘(번개 모양)을 클릭합니다.
- 연한 파란색 콘솔 케이블을 클릭하여 선택합니다. 마우스 포인터가 케이블이 달린 커넥터 모양으로 바뀝니다.

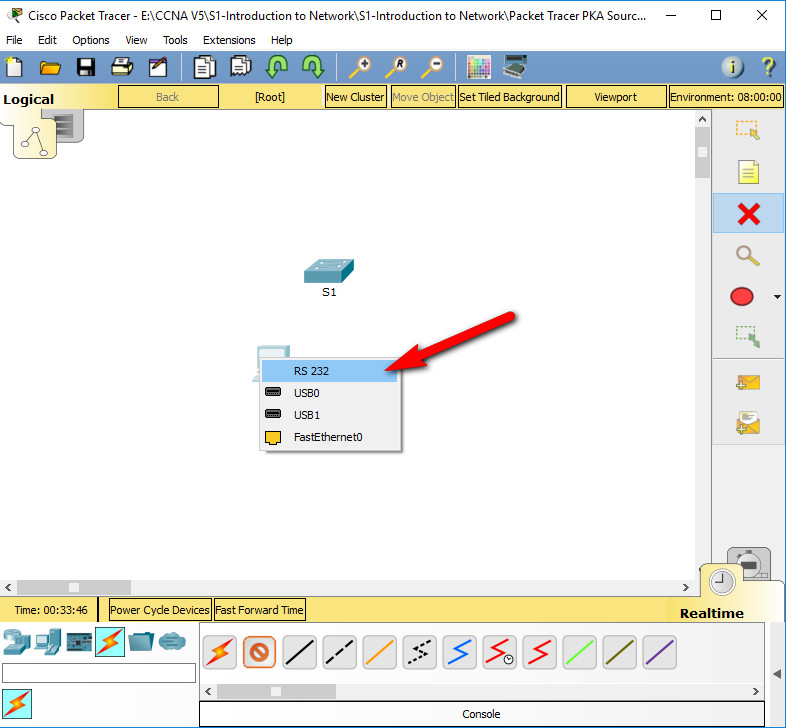

- PC1을 클릭합니다. RS-232 연결 옵션이 있는 창이 나타납니다.
- 콘솔 케이블의 반대쪽 끝을 S1 스위치로 드래그한 후, 스위치를 클릭하여 연결 목록을 불러옵니다.

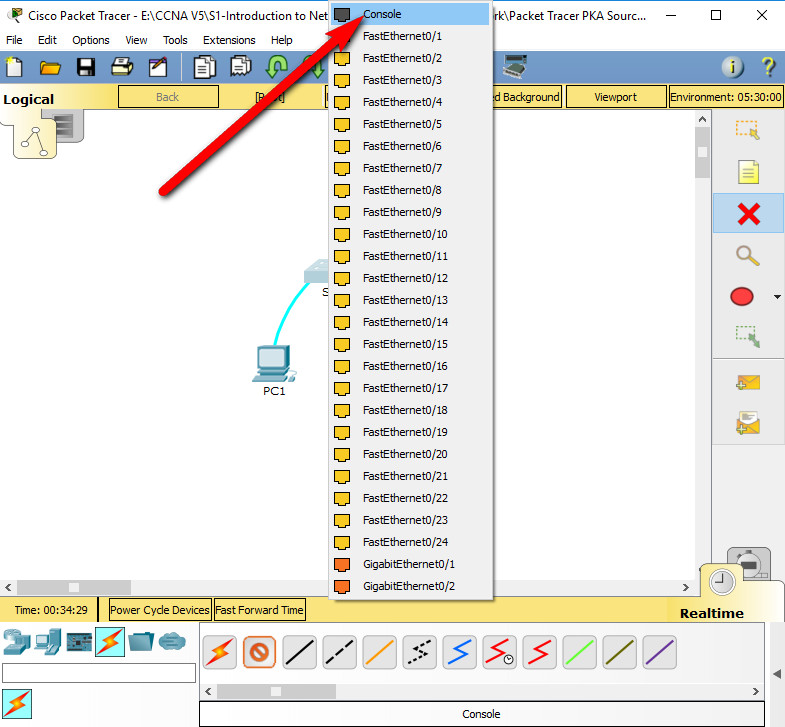

- Console 포트를 선택하여 연결을 완료합니다.
따라하기
1.
2.
3.
